Thermografie – Mög­lich­keiten zur Scha­den­prä­ven­tion

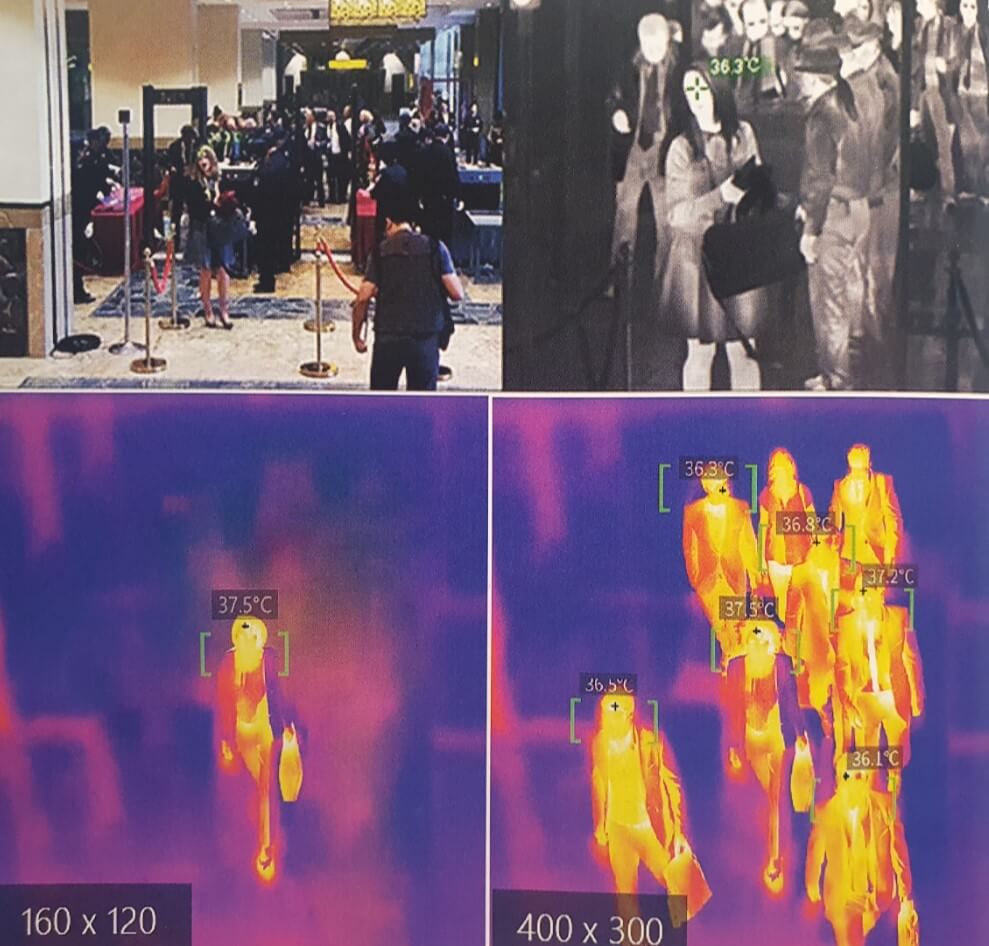

Auch zur Corona-Vor­sor­ge wird die Wär­me­bild­tech­nik er­folg­reich zum Schutz gegen Covid ein­ge­setzt – so z. B. auf Flug­hä­fen, Bahn­hö­fen oder auch in Kran­ken­häu­sern.

Zur Scha­den­prä­ven­tion ge­winnt die Ther­mo­gra­fie zu­neh­mend mehr an Be­deu­tung, in dem Be­mü­hen, Stö­run­gen, Aus­fäl­le und Brän­de in elek­tri­schen An­la­gen zu ver­mei­den, oder Zu­stands­über­wachun­gen und In­stand­hal­tungs­maß­nah­men qua­li­fi­ziert zu be­wer­ten und do­ku­men­tie­ren.

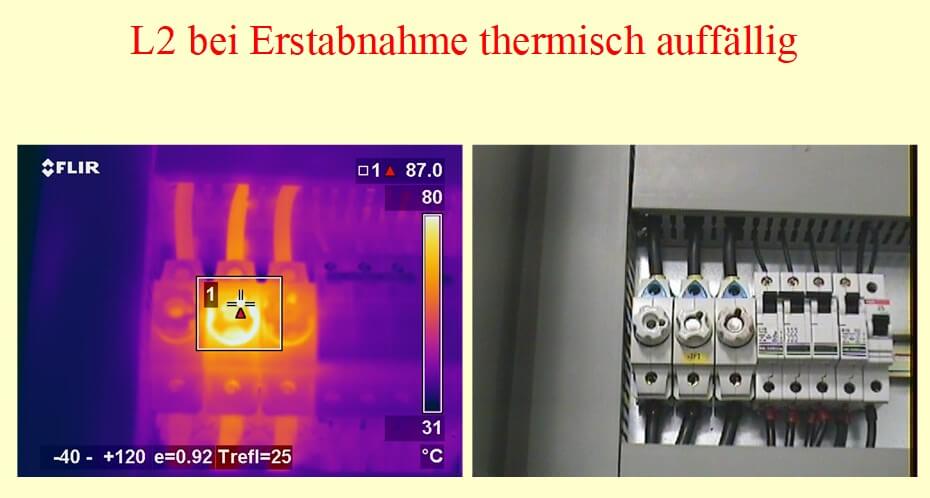

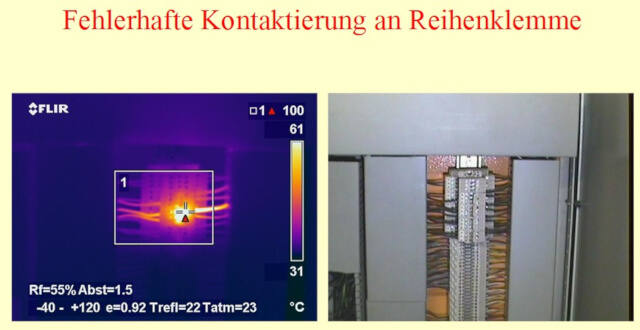

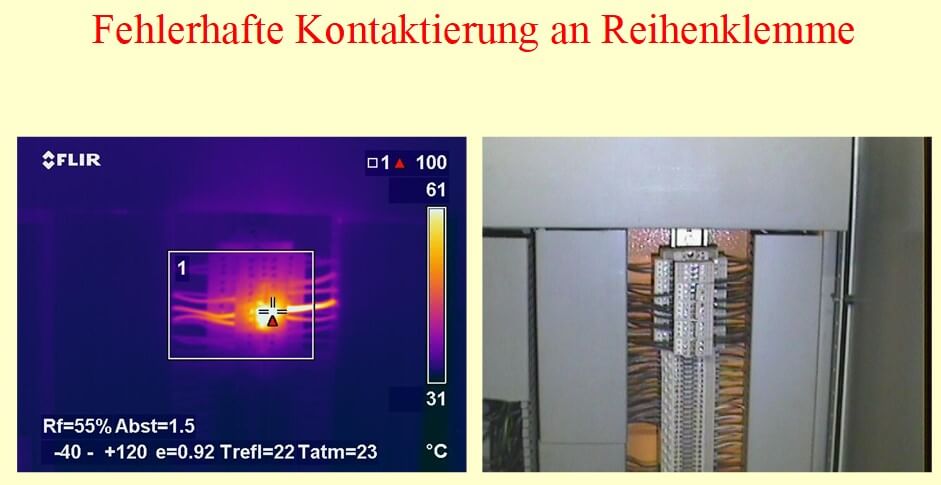

Schwachstellen in elek­tri­schen An­la­gen kön­nen in kür­zes­ter Zeit be­rüh­rungs­los er­fasst wer­den. Die Mes­sung er­folgt unter rea­len Be­triebs­be­din­gun­gen ohne Ab­schal­tung der an­ge­schlos­se­nen Ver­brau­cher, also bei lau­fen­dem Be­trieb.

Ob im pri­va­ten Wohn­ge­bäu­de, im ge­werb­lichen- oder kom­mu­na­len Be­reich, in der In­dus­trie oder in der Land­wirt­schaft – die ther­mi­schen Auf­fäl­lig­kei­ten – so­ge­nann­te Hot­spots – kön­nen er­kannt und ab­ge­stellt wer­den, bevor es zu einem An­la­gen­aus­fall oder gar zu einem Brand kommt.
Auch die häu­fig scha­den­träch­ti­gen und brand­ur­säch­lichen PV-An­la­gen – gerade auch im land­wirt­schaft­lichen Be­reich – kön­nen ge­nau­so so sicher und zu­ver­läs­sig be­wer­tet wer­den wie Wall­bo­xen, La­de­säu­len oder die Li-Ionen Bat­te­rien selbst.

Ein ab­schlie­ßen­der Unter­suchungs­be­richt gibt dem der Be­trei­ber der An­la­ge Auf­schluss da­rüber, ob und in wel­chen Tei­len der elek­tri­schen An­la­ge ther­mi­sche Auf­fäl­lig­kei­ten oder Män­gel fest­ge­stellt wur­den. Eine ge­ziel­te Män­gel­be­sei­ti­gung ist somit möglich.

Empfehlens­wert ist die Elek­tro­ther­mo­gra­fie nicht nur für be­ste­hen­de oder be­reits län­ger in Be­trieb be­find­liche An­la­gen, son­dern auch und ge­ra­de bei neu er­rich­te­ten An­la­gen, bzw. An­la­gen­be­rei­chen.
Führt man z. B. an einem neu er­rich­te­ten Block­heiz­kraft­werk eine Elek­tro­ther­mo­gra­fie im Rah­men einer Erst- oder Ab­nah­me­prü­fung durch, hat dies nur Vor­tei­le für alle Be­tei­lig­ten. Der Er­rich­ter be­kommt Ge­wiss­heit über den An­la­gen­zu­stand nach Ab­nah­me der An­la­ge, der Be­trei­ber er­hält Aus­kunft über den ord­nungs­ge­mä­ßen Be­triebs­zu­stand der elek­tri­schen An­la­ge und der Ver­siche­rer nutzt das Er­geb­nis der Ther­mo­gra­fie um das Ri­si­ko exak­ter be­wer­ten zu kön­nen.

Die Einsatz­bei­spie­le der Ther­mo­gra­fie – auch bei Ver­siche­rern – wach­sen stän­dig.
So wird die Ther­mo­gra­fie z. B. bei Zu­stands­be­wer­tun­gen von Wind­kraft­an­la­gen ein­ge­setzt, wo so­wohl die elek­tri­sche An­la­ge als auch mecha­ni­sche Kom­po­nen­ten wie z. B, La­ger, Ge­trie­be und Ge­ne­ra­to­ren hin­sicht­lich der Rest­nut­zungs­dauer unter­sucht wer­den kön­nen.

Im Bereich der Leckage­or­tung bei Lei­tungs­was­ser­schä­den kommt die Ther­mo­gra­fie eben­so zum Ein­satz wie zum Prü­fen bei Bau­män­geln im Ge­bäu­de­be­reich.

Fazit:

Aus eige­nen Er­fah­run­gen und Sta­tis­ti­ken ist zu ent­neh­men, das bei 33 % aller elek­tro­ther­mo­gra­fi­schen Über­prü­fun­gen Auf­fäl­lig­kei­ten auf­wei­sen, wel­chen ohne gro­ßen Auf­wand be­ho­ben wer­den kön­nen be­vor ein Aus­fall der An­la­ge oder Kom­po­nen­te ein­tritt.
Bei ca. 5% aller unter­such­ten An­la­gen wur­den Auf­fäl­lig­kei­ten fest­ge­stellt, wel­che un­mit­tel­bar ab­ge­stellt wer­den muss­ten, um einen Ausfall oder ein Brand­er­eig­nis der elek­tri­schen An­la­gen­tei­le gerade noch zu ver­hin­dern.

Die Öffent­liche Olden­burg bie­tet ihren Kun­den im ge­werb­lichen und land­wirt­schaft­lichen Be­reich die Ther­mo­gra­fie von elek­tri­schen An­la­gen und Kom­po­nen­ten als kos­ten­freie Ser­vi­ce­leis­tung an. Bei Be­darf fra­gen Sie die­se Leis­tung gerne an.
